Presse da tavolo per fabbri di coltelli damasco

Fabbri amatoriali solitamente dispongono di spazi ridotti e le nostre presse da tavolo sono progettate proprio per questo. La pressa nella foto ha una capacità di 24 t. Funziona tramite una normale idropulitrice e in un circuito chiuso circola solo acqua; la funzione di lavaggio viene mantenuta. Se si possiede già un' idropulitrice sufficientemente potente, non è necessario acquistarne una. La nostra idropulitrice è la ETM 150 XTS 10/150 GX 230V50 HZ del produttore Comet. Ha una pressione di 140 bar e una portata di 10 l/min. La pressa ha una pressione di 24 tonnellate. Velocità di pressatura = 1 cm/sec.

Il controllo avviene tramite pedale.

Grazie alla sua struttura semplice, la pressa non necessita di manutenzione.

Il tavolo mostrato nella foto non è in vendita. I coltellinai lo realizzano da soli o ne hanno già uno.

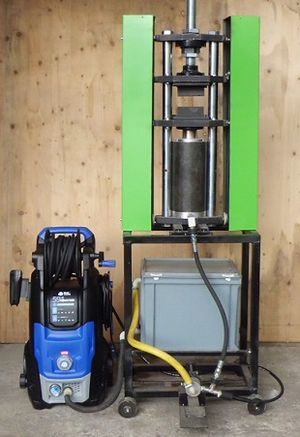

L'immagine mostra la pressa per forgiatura da 24 t: 1 = vano presse.con larghezza 102 mm ed altezza 20 cm; 2 = idropulitrice 3 = serbatoio dell'acqua;

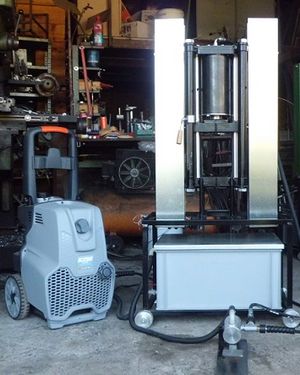

Presse da 28 t con idropulitrice trifase

Nella foto la presse, con idropulitrice  da 400 V della Comet, modello K250 13/190 T classic. Ha una pressione di 180 bar e una portata di 11,9 l/min. Rumore = 86 dB

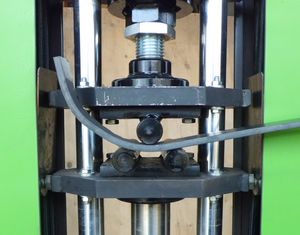

Impiegabile anche per piegare profilati

Velocitá di presssatura a piacere

Se si acquista una pressa per forgiatura oleodinamica si deve accettare la potenza di azionamento scelta dal produttore della pressa. l'unità di pompaggio è saldamente avvitata e integrata nella pressa.

Con nostra pressa siete voi a decidere la velocità di pressatura applicando l'idropulitrice a sua scelta. IPer esempio è possibile utilizzare due idropulitrici in parallelo e la velocità di  pressatura viene raddoppiata. La pressione esercitata rimane la stessa.

Nella foto è mostrata la nostra pressa da 24 t con due idropulitrici.

conta anche la velocità di raffredamento del acciaio rovente

I vano di pressione chiusa lateralmente ha il vantaggio che le pareti lateriali vuol dire il tubocon  spesso re di 15 mm si riscalda e irradia verso il ferro da foreggiare.

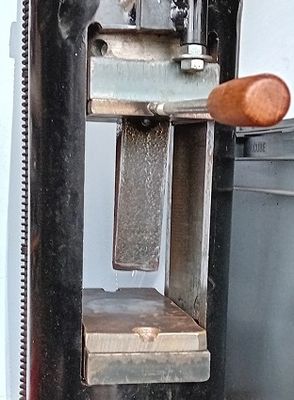

Vano pressa con stampi

Vano pressa  con stampi montati per forgiatura coltelli. La maniglia in legno a sinistra nella foto serve a limitare la corsa di ritorno



Misure del vano di pressatura

L'altezza è 20 cm, la larghezza 102 mm e la profondità = diametro del tubo 180 mm. Le frecce indicano i rispettivi magneti. La seconda foto mostra la forza dei magneti. inoltre le piastre portastampi hanno filettature M 10.

Magnete für den oberen und unteren Sattel

Magnete permette cambio rapido

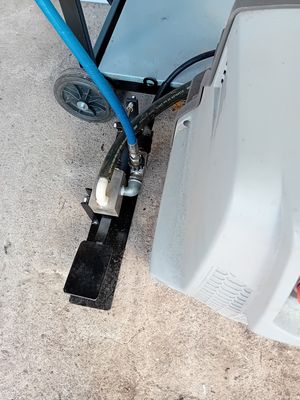

Comando a pedale sensibile

comando a pedale sensibile Nelle presse idrauliche per forgiatura a stampo aperto, il comando a pedale è solitamente elettromeccanico con finecorsa. Le nostre presse idrauliche per forgiatura non hanno circuito elettrico. Il comando è puramente idraulico senza finecorsa. Una valvola di aspirazione senza parti mobili consente all'acqua di fluire nel cilindro o di risucchiarla. A seconda che si prema il pedale e la valvola a sede a due vie si chiuda o si apra, la pressione nel sistema aumenta o diminuisce. A una pressione di sistema più elevata l'acqua scorre nel cilindro e viceversa viene risucchiata e sollevata il pistone della pressa L'unica parte mobile nel controllo è chiamata valvola a due vie è il tipo più semplice di valvola. Non necessita di alcuna manutenzione. E importante: ciò che non c'è non può essere rotto. Inoltre, c'è un servocomando sensibile

Video

                       Noi non siamo fabbri e per dimostrazione pressiamo unacciaio tondo con un diametro di 15 mm.

Piaastre portastampi in dotazione

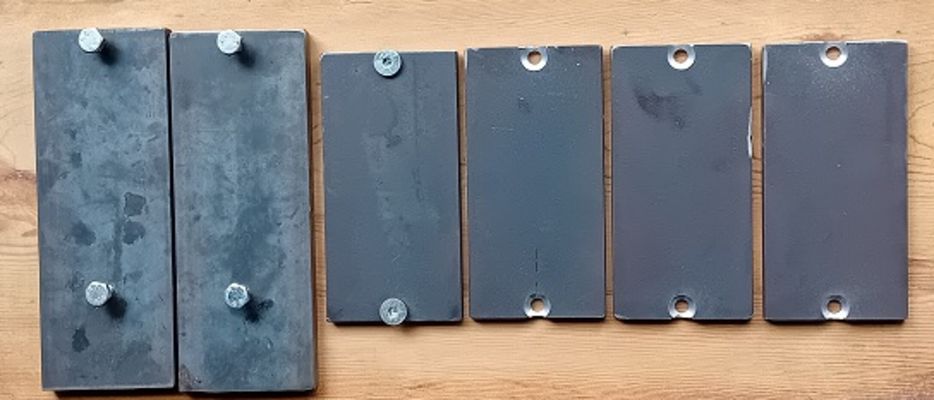

La fornitura comprende 4 piastre in acciaio 205 x 100 x 10 mm con fori per il fissaggio a vite. Ciò significa che i coltellinai possono saldare utilizzando stampi da loro stessi realizzati. Più 2 piastre 260 x 100 x 15 mm per la pressatura all'esterno del vano di pressatura. Abbiamo scelto la larghezza di 100 mm perché è facile da trovare profilati di detta misura.

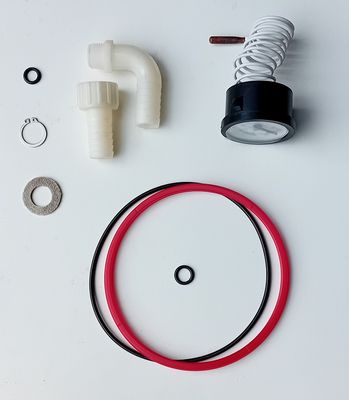

pezzi di ricambio che nostre presse sono raritè da ereditare o per il museo

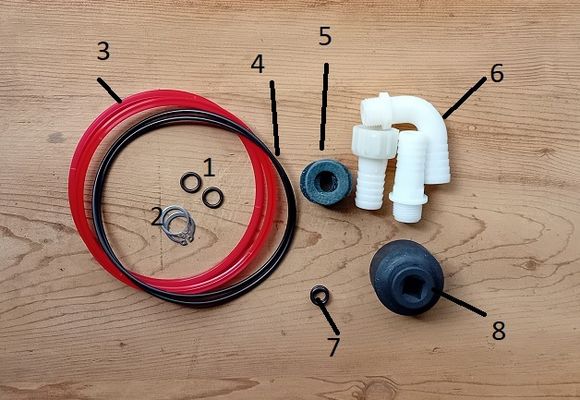

A parte le guarnizioni, le nostre presse non sono soggette a usura. Gli O-ring sono tutti disponibili in commercio. Purtroppo gli O-ring in elastomero NBR hanno lo svantaggio di diventare fragili dopo anni. Può durare 10 anni o più di 20 anni.( 1 e 4 )sono O-ring all'interno della pressa.( 7) sono O-ring per il tubo flessibile di pressione.( 3) sono guarnizioni per il pistone in elastomero PU. Non disponibili in commercio. Quelle realizzate su misura non costano una fortuna.( 5) sono guarnizioni in pelle per la valcola di comando. Gli utensili per la punzonatura si possono trovare nei negozi di ferramenta . (6) sono raccordi di ricambio, reperibili anche nei negozi di ferramenta.( 8(  per smontare, la vite M 20 che si trova nel vano della pressa sotto il magnete sovrastante..

Offriamo ciò che i nostri concorrenti con l'oleodinamica non possono fare: la sabbiatura

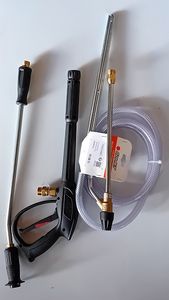

Nella immagine a destra della lancia e degli accessori per la sabbiatura

Spedizione su europallet

Per sapere come sono collegati i tubi, la pressa viene spedita, in modo che possa essere messa in funzione mentre è ancora sul pallet. Quindi collega la presa, l'acqua nel serbatoio e sei pronto a partire
