Die Kolben ab 2022 sind dreiteilig: Ein Teil übernimmt trägt den Gleitring (3). Wahlweies kann  das Teil mit der Lederdichtung  (1) oder mit der Elstomerdichtung eingebaut werden.. Elastomerdichtung ist 100 % dicht, aber empfindlich wenn das Rohr auch nur kleine Riefen hat oder sich Fremdkörper einschleichen..Leder (2) ist generell dicht, aber nicht immer und lässt einge Tropfen durch. Dafür ist Leder sehr gutmütig wenn das Zylinderrohr beschädigt ist oder Fremdkörper sich im Zylinderrohr ablagern.

Vor einigen Jahren hat man erkannt das die Zweihandbedienung   eine Fehlnorm war denn man hatte nicht bedacht, das beim Hozspalten üblicherweise eine zweite und dritte Person dabei ist. So stand eine Person meistens an der der Zweihandbedienung und eine weitere Person legte das Holz ein. Und wenn dies nicht koordiniert ablief dann kam es zu Unfällen. So kam man auf die Idee den Spaltvorgang ein zu hausen, also ein Käfig über das Spaltgeschehen den man bei jedem Spaltvorgang öffnen und schließen musste.. Gut gemeint aber schlecht getroffen, denn der gesamte Spaltvorgang wurde so nervig und führte dazu den Spalter zu manipulieren.

Norm ist kein Gesetzt sondern nur eine Empfehlung  und  unsere Ansicht ist das  es  sicherer ist wenn dank einer Einhandbedienung eine Person beides kann, also Holz einlegen und den  Spaltvorgang einleiten

So bieten wie für unseren .älteren Wannharte eine Einhandbedienung an die wesentlich sicherer ist das die damals noch gültige Zweihandbedienung.. Dazu einen Bausatz um den Stößel im Steuerblock mit Leder statt mit Elastomerdichtung ab zu dichten. Auf Wusch auch ein Stanzwerkzeug für die Selbstfertigung der Lederringe.. Wannharte  sb 2020 haben nur mehr Lederdichtungen,, sind einfach besser als die Industriedichtungen.,und erzeugen mit der Zeit keine Riefen im Stößel..

Es ist eine Eigenart der Klarwasserhydraullik das Cholratome des rostfreien Stößel auf die Elastomerdichtung überspringen und sich auf der Oberfläche festsetzen. Dies führt dazu das genannte Chloratome wie Schmirgel wirken und die Oberfläche des Stößel beschädigen. Im Foto ein Stößel mit Elastomerdichtung. Beschädigungen im Zylinderrohr haben wir auch bei Maschinen die älter als 20 Jahre sind nicht festgestellt. Ist wohl Fogen der rollierten Oberfläche des Rohrinneren.

Leder greift hingegen den Stößel nicht an.

Zusätzlich zu dem schwarzen Hebelwerk braucht es wie im Foto auf dem grünen Schutzblech  den Stößel,dazu  die Abdeckplatte,die  Lederdichtung ( Anzahl der Ersatzleder  nach Ihrem Wusch) und eine Kunststoffgleitbüchse. Feder und Messingbüchse hat bereits die  originale Zweihandbedienung. Steuerblock braucht nicht abmontiert werden. Angeschraubt wird die Einhandbedienung an den oberen zwei Schrauben des Steuerblockes..

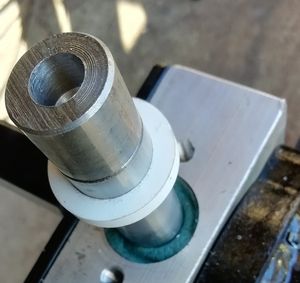

Austausch der Lederdichtung: Den Stößel kann man einfach herausziehen, Dann die Deckplatte die mit zwei Schrauben am Steuerblock befestigt ist. Dann entnehmen Sie den weißen Gleitring den Sie nun entnehmen und dann sehen Sie schon das Leder. Der neue Lederring ist breiter als die Bohrung und enger als der Bolzen und deshalb schwierig zu montieren, Nun schieben Sie die Feder bis zum Seegerring, dann die Abdeckplatte, den Gleitring und am Ende das Leder. Nun merken Sie das die Abdeckplate Sie daran hinder das Leder in ide Bohrung zu drücken. Unser Rat: Entnehmen Sie den Seegerring, die Feder die Abdeckplatte und den Gleitring. Es verbleibt nur mehr das Leder. Nun können Sie den Bolzen samt Leder einschieben. Dann den Gleitring, die Abdeckplatte und die Feder. Dann wird wieder der Seegerring eingesetzt. Am Ende die Abdeckplatte festgeschraubt. Nicht zu fest denn sonst wird der Lederring so zusammengepresst das die Feder es nicht mehr schafft den Bolzen hoch zu ziehen. Besser nur wenig anziehen und bei Betrieb des Holzspalters nachziehen bis kein Wasser mehr kommt.

Dieser Holzteufel stammt von unserer ersten Serie gleich nach der Jahrtausendwende.

Zu den Ersatzteilen im Bild:

1 - 5m  Gumizüge mit 14 mm Durchmesser. Früher waren es nur 12 mm.

2 -Lederdichtung für Kolben:

3- Gleitring für Kolben

4 - ist der Kolben mit Lederdichtung und M 12 Schraube. Im Gegensatz zum Holzteufel mit 68mm  Zylinderrohrinnendurchmesser  gibt es nur Kolben mit Lederdichtung.-

5 - Umlenkrolle aus Kunststoff

6 - Umelrolle aus Holz

7-  Stößel  im Steurblock

8 - O-Ring zwischen Steuerblock und Rohr

9 - O-Ring für Druckschlauch

10- Al. Stempel mit Feder

11- Schablone für Leder des Kolben. Leder mit 1,5 mm Stärke.

12 - Lederring für Steuerblock

13 -  Stanzwerkzeug für  Leder des Steuerblockes

14 - Lochstanzwerkzeug sei es für die Schablone, sei es für  Position 13

Al- Schubstempel. Im Bilde die 4 bisher verwendeten Al-Blöcke. Falls Ihrer nicht dabei ist, schicken Sie uns einfach ein Foto des aufgebrauchten Stempels. Dazu auch die Maße und ob das untere Gewinde M 12 oder M 10 ist.

Wenn Sie nach Abnahme des Steuerbockes den Kolben herausschrauben, dann fällt die Kolbenstange aus der Mitte und  der Wiedereinbau des Kolben ist so nicht mehr möglich.  Möglich wird das erst wieder wenn die Kolbenstange in die Mitte hochgehoben wird.  Einfach geht das mittels Schraubzwingen an der Schubplatte.

Die Messinggleitbüchse lässt sich mit den Wasserdruck des Hochdruckreinigers entfernen.

Wenn die Einrastungen des Trägerrohres verschlissen sind.
