Tischpressen speziell für Messerschmiede
Hobbyschmieden haben in der Regel kleine Räume und dafür sind unsere Tischpressen ausgelegt. Die Presse im Bild leistet 24 t. Antrieb erfolgt über handelsübliche Hochdruckreiniger und es zirkuliert nur Wasser im geschlossenen Kreislauf, Waschfunktion bleibt erhalten. Wenn Sie bereits einen Hochdruckreiniger mit ausreichender Leistung haben dann erübrigt sich der Kauf. Unser Hochdruckreiniger ist der ETM 150 XTS 10/150 GX 230V50 HZ des Herstellers Comet. Leistet 140 bar Druck und 10 l/min Förderleistung. Presse hat damit 24 t Drückt. Pressgeschwindigkeit = 1 cm/sec..
Feinfühlige Steuerung erfolgt über Fußpedal.
Dank einfacher Bauart ist die Presse wartungsfrei.
Der Tisch wie im Foto ist nicht für den Verkauf vorgesehen. Messerschmiede machen ihn selbst oder haben bereits einen.

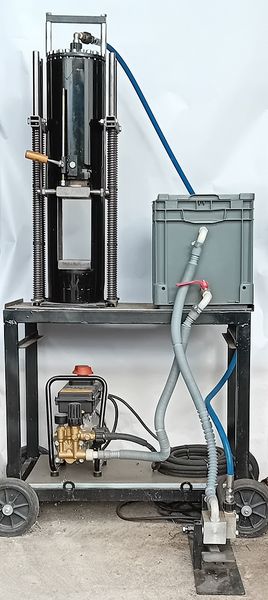

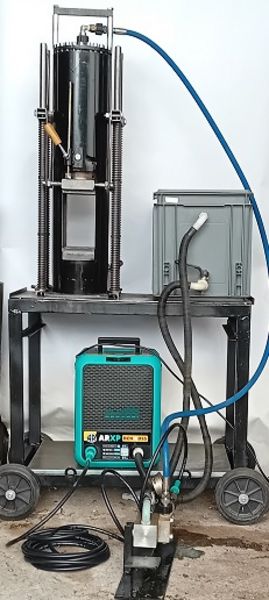

Im Bild die 24 t Schmiedepresse: 1 = Pressraum ( Höhe = 20 cm; Breite = 102 mm; ). 2 = Hochdruckreiniger; 3 = Wasserbehälter ;

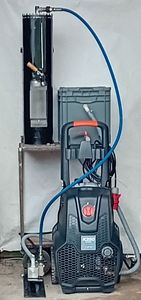

die 28 t Presse dank 400 V Hochdruckreiniger

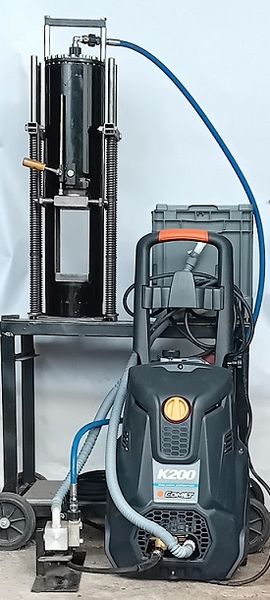

Im Bild die Presse , mit 400 V Hochdruckreiniger aus dem Hause Comet, Modell K250 13/190 T classic. Hat 180 bar Druck und fördert 11,9 l/min. Lautstärke 86 dB
Presse taugt auch für Kunstschmiede
Gesenke können, um Profile zu biegen, 5 cm außerhalb des Pressraumes ragen.
Pressgeschwindigkeit nach Wunsch.
Kaufen Sie eine ölhydraulische Schmiedepresse dann entscheiden nicht Sie über den Antrieb sondern Sie müssen hinnehmen für die Antriebsleistung sich der Hersteller der Presse entschieden hat. Das Pumpwerk ist fest angeschraubt und in die Presse integriert.
Nach unserem Funktionsprinzip entscheiden Sie über die Pressgeschwindigkeit und wählen den entsprechenden Hochdruckreiniger.So können sie auch zwei Hochdruckreiniger parallel laufen lassen und es verdoppelt sich die Pressgeschwindigkeit. Pressdruck bleibt gleich.

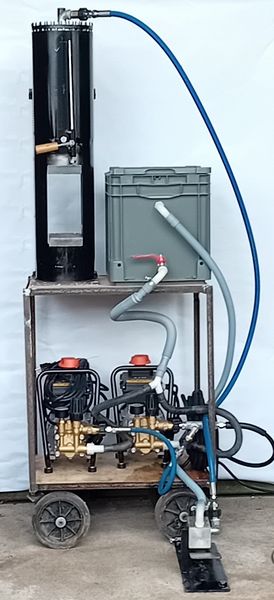

Foto zeigt unser 24 t Presse mit zwei Hochdruckreiniger.
Es zählt auch die Abkühlgeschwindigkeit
Die Bauart mit seitlich geschlossenem Pressraum hat den Vorteil dass sich das 15 mm starke Rohr erhitzt und zurück strahlt.
Maße des Pressraums

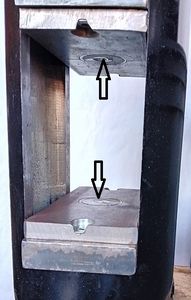

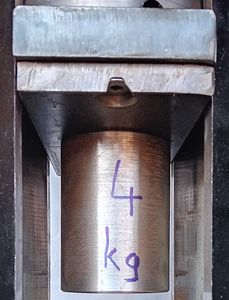

Die Höhe ist 20 cm, Breite 102 mm und Tiefe = Rohrdurchmesser 180 mm. Die Pfeile zeugen zu den jeweiligen Magneten. zweites Foto zeigt Kraft der Magnete.. Zusätzlich haben die Stempelaufnahmen M 10 Gewinde..
Pressraum mit montierten Gesenken.
Pressraum mit montierten T Gesenken: Links zum schrittweise stauchen, Rechts zum Längsstauchen Der Holzgriff links im Bild dient zur Begrenzung das Rückhubes.
Gesenkwechsel
Im Bild ein Dorn im Obersattel wird vom Magneten zum Schnellwechsel gehalten.
feinfühlige Fußpedalsteuerung
Üblicherweise erfolgt bei hydraulischen Freiformschmiedepressen die Fußpedalsteuerung elektromechanisch mit Endschalter. Unsere hydraulischen Schmiedepressen haben keinen Stromkreislauf. Die Steuerung erfolgt rein hydraulisch ohne Endschalter. Ein Saugventil ohne bewegliche Teile lässt das Wasser entweder in den Zylinder strömen oder saugt es zurück. Je nachdem man das Pedal nach unten drückt und das Zwei-Weg- Sitzventil sich schließt oder öffnet erhöht oder senkt sich der Druck im System.. Bei höherem Systemdruck fließt das Wasser in den Zylinder, umgekehrt wird es zurück gesaugt und hebt den Pressstempel.. Das einzige bewegliche Teil in der Steuerung ist genanntes Ventil.. Zwei-Wege-Ventil ist die einfachste Bauart von Ventilen. Braucht keine Wartung. Und wichtig: Was nicht ist kann nicht kaputt gehen.
Zusätzlich ergibt sich ein feinfühlige Servosteuerung..
Videos

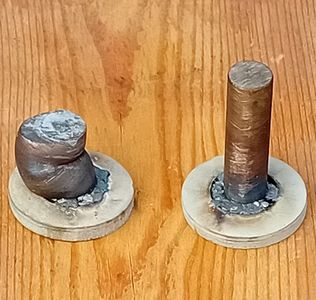

Wir selbst sind keine Schmiede und um zu veranschaulichen pressen wir einen Rundstahl mit 15 mm Durchmesser.
Zum Lieferumfang

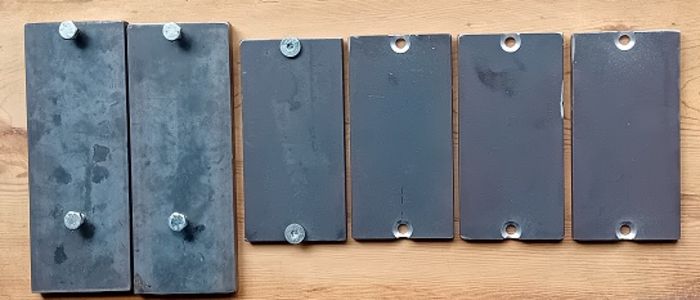

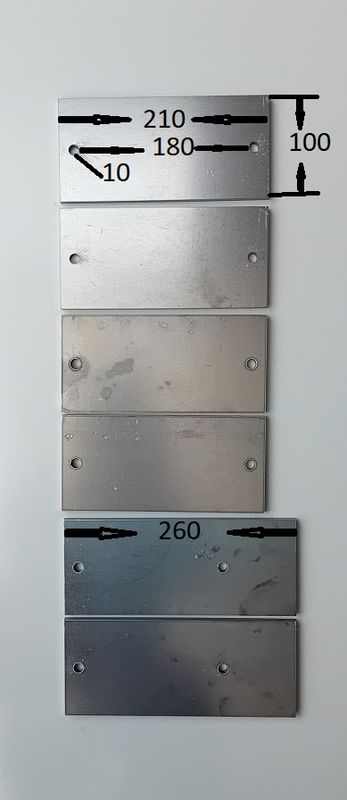

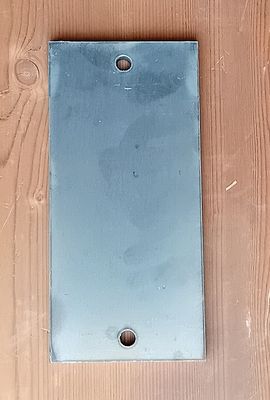

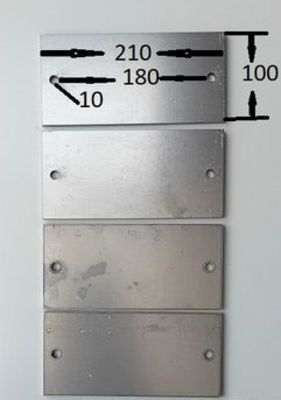

Zum Lieferumfang gehören 4 Stahlplatten 205 x 100 x 10 mm mit Bohrungen zum Anschrauben Messerschmiede können so ihre selbst gefertigten Gesenke anschweißen .. Dazu 2 Platten 260 x 100 x15 mm für das Pressen außerhalb des Pressraumes. Die Breite von 100 mm haben wir gewählt weil im Handel leicht zu finden.
Ersatzteile das unsere Pressen zu Erb- oder Museumstücke werden können.

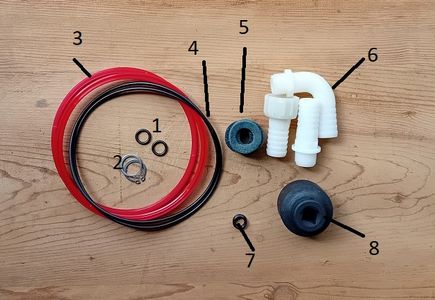

Außer Dichtungen haben unsere Pressen keinen Verschleiß.. O-Ringe sind alle handelsüblich. O-Ringe aus dem Elastomer NBR haben leider den Nachteil das sie nach Jahren brüchig werden, Können 10 Jahre wie auch über 20 Jahre sein.. 1 und 4 sind O-Ringe im Inneren der Presse. 7 sind O-Ringe für den Druckschlauch.. 3 sind Dichtungen für den Kolben aus dem Elastomer PU .Sind nicht im Handel.. Sonderanfertigungen kosten aber kein Vermögen.. 5 sind Lederdichtungen für den Steuerblock. Stanzwerkzeuge findet man in den Baumärkten. 6 sind Ersatzfittings, auch in den Baumärkten zu finden. 8 Ist eine Nuss um die Presse zu zerlegen, Die M 20 Schraube ist im Pressraum unter den oberen Magnet zu finden.
Wir bieten was unsere Wettbewerber mit Ölhydraulik nicht können: Sandstrahlen
Im Bild rechts neben der Sprühlanze das Sandstrahlzubehör.

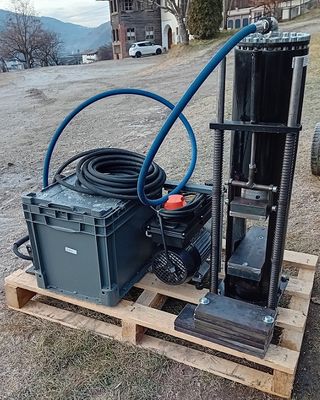

Versand auf Europalette
Um zu wissen wie die Schläuche angeschlossen werden erfolgt der Versand so das die Presse noch auf der Palette in Betrieb genommen werden kann. Also Stecker in die Steckdose und Wasser in den Vorratsbehälter und los geht´s
Pressenauswahl mit Angabe der Presskraft und der Pressgeschwindigkeit.
4 Pressegrößen stehen auf Grund der lagernden rostfreien Zylindern zur Wahl.
Verfügbare Zylinderinnendurchmesser: 118 mm;148 mm; 200 mm; 250 mm. Zylinderlänge der 118 und 148 Rohre ist 280 mm. Zylinderlänge der 200 und 250 mm Rohre ist 300 mm. So ergibt sich die Höhe des Pressraumes je nach Tonnenleistung etwas über 200 mm oder darunter.

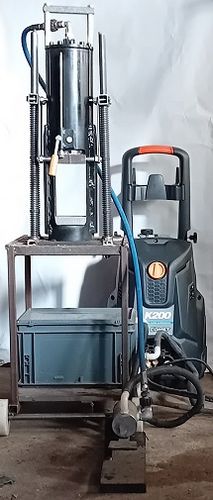

Zylinder mit 118 mm Innendurchmesser hat eine Wirkfläche von 109 cm². 400 V Hochdruckreiniger mit 210 bar bringt eine Presskraft von 22 t. Pressgeschwindigkeit bei 10 l/min Förderleistung ist 17 mm/sec Mit montierten Gesenkplatte ist der Zugang zum Pressraumm 102 mm breit und 20 cm hoch.
Zylinder mit 148 mm Innendurchmesser hat eine Wirkfläche von 172 cm². Hochdruckreiniger mit 160 bar ergibt eine Presskraft von theoretisch 27,5 t. Mit unserem Hochdruckreiniger ETM 150 X TS 10/150, er leistet 140 bar, hat die Presse 24,08 t. Pressgeschwindigkeit bei 10 l/min Förderleistung ist 10 mm/sec. Dies ist das gefragteste Modell. Dazu weitere Angaben: Gewicht der Presse ist 85 kg. Lautstärke des Hochdruckreinigers ist laut Angabe des Herstellers 86 dB. . Mit montierten Gesenkplatte ist der Zugang zum Pressraumm 101 mm breit und 20 cm hoch.

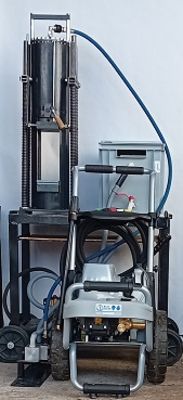

Zylinder mit 200 mm Innendurchmesser hat eine Wirkfläche von 314 cm² .Höchstzulässiger Druck von 160 bar bringt theoretisch 50,24 t. Bei 10l/min Förderleistung ergibt sich eine Pressgeschwindigkeit von 5 mm/sec, Als Antrieb empfehlen wir entweder zwei parallel geschaltete Hochdruckreiniger oder Hochdruckreiniger mit hoher Förderleistung um eine brauchbare Pressgeschwindigkeit zu bekommen. Zugang zum Pressraum ist 122 mm brreit und 22 cm hoch.
Zylinder mit 250 mm Innendurchmesser hat eine Wirkfläche von 490 cm² . Höchstzulässiger Druck von160 bar ergibt eine Presskraft von 78,4 t. Pressgeschwindigkeit bei 10 l/min = 3,4 mm/sc. Auch hier empfiehlt sich die Parallelschaltung von 2 oder 3 Hochdruckreinigern.
