Hydaulische Freiformschmiedepressen von 25 bis 35 t speziell für Messerschmiede
Zum Verschweißen der gefalteten Glutpakete kommen üblicherweise ölhydraulische Pressen zum Einsatz. Allerdings sind ölhydraulisch Pressen im Angebot für Messerschmiede sehr teuer und sperrig. Gilt auch für Schmiedepressen aus China, angeboten auch in Deutschland. Preiswert sind ölhydraulische Werkstattpressen, also Pressen nicht speziell für Messerschmiede sondern speziell für den Maschinen- und Stahlbau. Nur haben diese teilweise Handpumpen. Etwa mehr kosten die Pressen mit Elektromotor oder Pneumatikmotor, haben aber für das Schmieden von Damast- Messern zu geringer Leistung und das bedingt geringe Pressgeschwindigkeit . Glut kühlt zu schnell ab. Weiterhin sind Werkstattpressen sperrig und beanspruchen viel Platz.
Unser Angebot sind kompakte Schmiedepressen geeignet auf einen Tisch zustellen. Antrieb erfolgt über handelsübliche Hochdruckreiniger, je leistungsstärker in der Förderleistung um so schneller arbeiten die Pressen. Hochdruckreiniger bis max. 210 bar bringen eine Presskraft 35 t.
Wasser zirkuliert in geschlossenem Kreislauf.. Schießt man den Hochdruckreiniger an die Hausleitung bleibt die Waschfunktion erhalten.

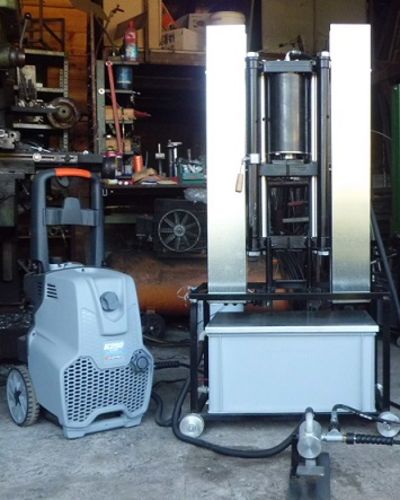

Im ersten Bild unsere 34t Presse mit einen 200 bar Hochdruckreinigers des italienischen Herstellers CometModell K200 12/200 T Classic. Ist ein Schnellläufer daher preiswert, allerdings mit 86 dB nicht gerade leise. Schmiedepresse hat 34 t und eine Pressgeschwindigkeit von 12 mm/sec
Neben dem Hochdruckreiniger der Vorratsbehälter für das Wasser und am Boden die Fußsteuerung
Als Alternative mit gleicher Optik bietet sich der Langsamläufer - Hochdruckreiniger Modell K 250 11/210 T Classic immer aus dem Hause Comet mit 210 bar und 11 Liter Förderleistung / min .Presse hat dann 35 t Presskraft und 11 mm/sec

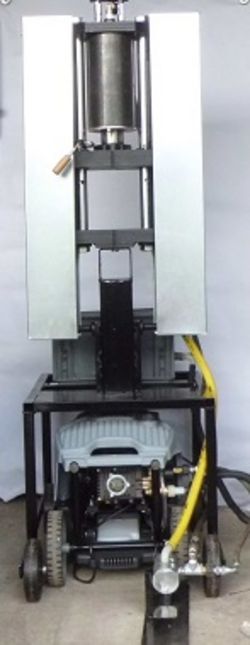

Wir haben auch Kunden die nur Lichtstrom zur Verfügung haben. Bild 2 zeigt die Presse von zuvor mit einem kompakten 220 Volt Hochdruckreiniger unter dem Tisch. Presskraft ist 25 t
Pressgeschwindigkeit des Hochdruckreinigers mit 10 l/min Förderleistung ist 1 cm/sec
Zugang zum Pressraum ist 102 mm breit und 200 mm hoch. Statt der üblichen Bauart bei Schmiedepressen mit seitlichen Säulen als Führung haben wir einfach das Zylinderrohr verlängert und Fenster erlauben den Zugang zum Pressraum. Rohrwände erhitzen sich und strahlen zurück und verlangsamen so die Abkühlung.
Alternative mit hoher Pressegeschwindigkeit
Im Bilb die Presse mit dem 118 mm Zylinderrohr.. Pressraumbreite ist 82 mm und Hub ist 20 cm. Mit dem Hochdruckrieniger Comet K 200. drückt die Presse 21 t und hat eine Pressgeschwindigkeit von 2 cm / sec.
Es zählt auch die Abkühlgeschwindigkeit
Die Bauart mit seitlich geschlossenem Pressraum hat den Vorteil dass sich das 15 mm starke Rohr erhitzt und zurück strahlt.
Maße des Pressraums
Die Höhe ist 20 cm, Breite 102 mm und Tiefe = Rohrdurchmesser 180 mm. Die Pfeile zeugen zu den jeweiligen Magneten. zweites Foto zeigt Kraft der Magnete.. Zusätzlich haben die Stempelaufnahmen M 10 Gewinde..
Pressraum mit montierten Gesenken.
Pressraum mit montierten T Gesenken: Links zum schrittweise stauchen, Rechts zum Längsstauchen Der Holzgriff links im Bild dient zur Begrenzung das Rückhubes.
Gesenkwechsel
Im Bild ein Dorn im Obersattel wird vom Magneten zum Schnellwechsel gehalten.
feinfühlige Fußpedalsteuerung
Üblicherweise erfolgt bei hydraulischen Freiformschmiedepressen die Fußpedalsteuerung elektromechanisch mit Endschalter. Unsere hydraulischen Schmiedepressen haben keinen Stromkreislauf. Die Steuerung erfolgt rein hydraulisch ohne Endschalter. Ein Saugventil ohne bewegliche Teile lässt das Wasser entweder in den Zylinder strömen oder saugt es zurück. Je nachdem man das Pedal nach unten drückt und das Zwei-Weg- Sitzventil sich schließt oder öffnet erhöht oder senkt sich der Druck im System.. Bei höherem Systemdruck fließt das Wasser in den Zylinder, umgekehrt wird es zurück gesaugt und hebt den Pressstempel.. Das einzige bewegliche Teil in der Steuerung ist genanntes Ventil.. Zwei-Wege-Ventil ist die einfachste Bauart von Ventilen. Braucht keine Wartung. Und wichtig: Was nicht ist kann nicht kaputt gehen.
Zusätzlich ergibt sich ein feinfühlige Servosteuerung..
Zum Lieferumfang
Zum Lieferumfang gehören 4 Stahlplatten 205 x 100 x 10 mm mit Bohrungen zum Anschrauben Messerschmiede können so ihre selbst gefertigten Gesenke anschweißen . Abstand der Bohrungen.= 180 mm. Bohrungen haben einen Durchmesser von 10 mm. Platten sind lasergeschnitten und daher sehr genau und können als Schablone für Selbstfertigung dienen.
Ersatzteile das unsere Pressen zu Erb- oder Museumstücke werden können.
Außer Dichtungen haben unsere Pressen keinen Verschleiß.. O-Ringe sind alle handelsüblich. O-Ringe aus dem Elastomer NBR haben leider den Nachteil das sie nach Jahren brüchig werden, Können 10 Jahre wie auch über 20 Jahre sein.. 1 und 4 sind O-Ringe im Inneren der Presse. 7 sind O-Ringe für den Druckschlauch.. 3 sind Dichtungen für den Kolben aus dem Elastomer PU .Sind nicht im Handel.. Sonderanfertigungen kosten aber kein Vermögen.. 5 sind Lederdichtungen für den Steuerblock. Stanzwerkzeuge findet man in den Baumärkten. 6 sind Ersatzfittings, auch in den Baumärkten zu finden. 8 Ist eine Nuss um die Presse zu zerlegen, Die M 20 Schraube ist im Pressraum unter den oberen Magnet zu finden.
Versand auf Europalette
Um zu wissen wie die Schläuche angeschlossen werden erfolgt der Versand so das die Presse noch auf der Palette in Betrieb genommen werden kann. Also Stecker in die Steckdose und Wasser in den Vorratsbehälter und los geht´s
Pressenauswahl mit Angabe der Presskraft und der Pressgeschwindigkeit.
4 Pressegrößen stehen auf Grund der lagernden rostfreien Zylindern zur Wahl.
Verfügbare Zylinderinnendurchmesser: 118 mm;148 mm; 200 mm; 250 mm. Zylinderlänge der 118 und 148 Rohre ist 280 mm. Zylinderlänge der 200 und 250 mm Rohre ist 300 mm. So ergibt sich die Höhe des Pressraumes je nach Tonnenleistung etwas über 200 mm oder darunter.
Zylinder mit 118 mm Innendurchmesser hat eine Wirkfläche von 109 cm². 400 V Hochdruckreiniger mit 210 bar bringt eine Presskraft von 22 t. Pressgeschwindigkeit bei 10 l/min Förderleistung ist 17 mm/sec Mit montierten Gesenkplatte ist der Zugang zum Pressraumm 102 mm breit und 20 cm hoch.
Zylinder mit 148 mm Innendurchmesser hat eine Wirkfläche von 172 cm². Hochdruckreiniger mit 160 bar ergibt eine Presskraft von theoretisch 27,5 t. Mit unserem Hochdruckreiniger ETM 150 X TS 10/150, er leistet 140 bar, hat die Presse 24,08 t. Pressgeschwindigkeit bei 10 l/min Förderleistung ist 10 mm/sec. Dies ist das gefragteste Modell. Dazu weitere Angaben: Gewicht der Presse ist 85 kg. Lautstärke des Hochdruckreinigers ist laut Angabe des Herstellers 86 dB. . Mit montierten Gesenkplatte ist der Zugang zum Pressraumm 101 mm breit und 20 cm hoch.
Zylinder mit 200 mm Innendurchmesser hat eine Wirkfläche von 314 cm² .Höchstzulässiger Druck von 160 bar bringt theoretisch 50,24 t. Bei 10l/min Förderleistung ergibt sich eine Pressgeschwindigkeit von 5 mm/sec, Als Antrieb empfehlen wir entweder zwei parallel geschaltete Hochdruckreiniger oder Hochdruckreiniger mit hoher Förderleistung um eine brauchbare Pressgeschwindigkeit zu bekommen. Zugang zum Pressraum ist 122 mm brreit und 22 cm hoch.
Zylinder mit 250 mm Innendurchmesser hat eine Wirkfläche von 490 cm² . Höchstzulässiger Druck von160 bar ergibt eine Presskraft von 78,4 t. Pressgeschwindigkeit bei 10 l/min = 3,4 mm/sc. Auch hier empfiehlt sich die Parallelschaltung von 2 oder 3 Hochdruckreinigern.
